실 습 하 기

마이크로서비스 통합 로깅 with EFK stack

마이크로서비스 통합 로깅 with EFK stack

마이크로서비스 통합 로깅

  • EFK(Elasticsearch, Fluentd, Kibana) 스텍을 클러스터에 설치하여 마이크로서비스 로그를 중앙에서 통합 모니터링한다.
  • 로그 수집기를 Fluentd 대신 동일 회사(Treasure Data)가 제작한 High Performance의 경량화 버전인 Fluent Bit를 적용한다.
  • 수집 데이터 저장소인 Elasticsearch를 기반으로 Kibana에서 조회 후, 시각화하여 통합 로깅한다.

ElasticSearch 설치

  • helm 레포지토리(저장소)를 추가하고 업데이트한다.
helm repo add elastic https://helm.elastic.co
helm repo update
  • 추가된 레포지토리에서 설치정보를 수정하기 위해 helm으로부터 values를 받아온다.
helm show values elastic/elasticsearch > es-value.yml

  • 다운받은 yaml을 편집하여 아래 내용으로 수정 후 저장한다.

    • 복제본의 개수와 리소스를 줄여 아래와 같이 수정한다.
vi es-value.yml
  ...
24  replicas: 1
25  minimumMasterNodes: 1
  ...
  ...
78  image: "docker.elastic.co/elasticsearch/elasticsearch"
79  imageTag: "7.17.3"
  ...
  ...
90  resources:
91    requests:
92      cpu: "500m"
93      memory: "1Gi"
94    limits:
95      cpu: "500m"
96      memory: "1Gi"
  ...
  • 네임스페이스를 생성하고, 수정한 value 정보를 참조하여 elasticsearch를 설치한다.
kubectl create namespace logging
helm install elastic elastic/elasticsearch -f es-value.yml -n logging
  • 설치된 Elastic Search를 사용하기 위해서는 접속정보를 미리 정리해 두어야 한다.
# id : elastic
# passwd : get from following kubectl command.

kubectl get secrets --namespace=logging elasticsearch-master-credentials -ojsonpath='{.data.password}' | base64 -d
  • 설치한 내용을 확인한다.
kubectl get all -n logging

FluentBit 설치

  • Fluent Bit는 Helm Chart가 있지만 이해 차원에서 Github에서 clone하여 설치한다.
git clone https://github.com/fluent/fluent-bit-kubernetes-logging.git
cd fluent-bit-kubernetes-logging/
  • 계정을 생성하고 Pod 읽기권한을 가진 클러스터 롤을 바인딩한다.
kubectl create -f fluent-bit-service-account.yaml -n logging
kubectl create -f fluent-bit-role-1.22.yaml -n logging
kubectl create -f fluent-bit-role-binding-1.22.yaml -n logging
  • output/elasticsearch/ 폴더에 있는 리소스를 확인한다.
ls output/elasticsearch/
cd output/elasticsearch/
  • fluent-bit-configmap.yaml은 공통적으로 적용되는 설정파일이고,

  • fluent-bit-ds.yaml은 제너럴한 데몬셋 설치파일이다.

    • fluent-bit-ds.yaml을 편집하여 Fluent bit가 Elastic Search로 로그를 보내도록 한다.
vi fluent-bit-ds.yaml
32   - name: FLUENT_ELASTICSEARCH_HOST
33     value: "elasticsearch-master"
  • 35행 아래에 Fluent와 Elasticsearch간 tls 통신을 위한 Yaml Spec을 추가한다.
    - name: FLUENT_ELASTICSEARCH_SCHEME
      value: "https"
    - name: FLUENT_ELASTICSEARCH_USER
      value: elastic
    - name: FLUENT_ELASTICSEARCH_PASSWORD
      valueFrom:
        secretKeyRef:
          name: elasticsearch-master-credentials
          key: password
  • configmap 파일을 수정하여 57행 아래에 tls 설정을 추가한다.
vi fluent-bit-configmap.yaml
        HTTP_User       ${FLUENT_ELASTICSEARCH_USER}
        HTTP_Passwd     ${FLUENT_ELASTICSEARCH_PASSWORD}
        # Trace_Output    On
        tls             On
        tls.verify      Off
  • 수정한 Yaml을 기반하여 ConfigMap과 데몬셋을 설치한다.
kubectl apply -f fluent-bit-configmap.yaml -n logging
kubectl apply -f fluent-bit-ds.yaml -n logging

Kibana 설치

새로운 터미널을 오픈하여, EFK에서 시각화서버 역할을 하는 Kibana설치에 필요한 기본정보를 수정한다.

helm show values elastic/kibana > kibana-value.yml
ls
vi kibana-value.yml
  • Kibana 설치를 위한 이미지 버전을 7.17.3으로 수정후 저장한다.
  ...
40    image: "docker.elastic.co/kibana/kibana"
41    imageTag: "7.17.3"
42    imagePullPolicy: "IfNotPresent"
     ...
52    resources:
53      requests:
54        cpu: "500m"
55        memory: "0.7Gi"
56      limits:
57        cpu: "500m"
58        memory: "0.7Gi"
    ...
122    service:
123      type: LoadBalancer
      ...
  • Kibana를 수정한 value 기반으로 설치한다.
helm install kibana elastic/kibana -f kibana-value.yml -n logging

통합 로깅에 필요한 12st Mall 배포

kubectl create ns shop
kubectl apply -f https://raw.githubusercontent.com/acmexii/demo/master/edu/order-liveness.yaml -n shop
kubectl expose deploy order --port=8080 -n shop
kubectl apply -f https://raw.githubusercontent.com/acmexii/demo/master/edu/delivery-rediness-v1.yaml -n shop
kubectl expose deploy delivery --port=8080 -n shop

Elasticsearch 동작 확인

Elasticsearch 정상동작 확인을 위해 Port forwarding 후, GET 요청을 보내본다.

kubectl port-forward -n logging elasticsearch-master-0 9200:9200
  • 새로운 터미널에서 인덱스를 조회한다.
curl -k https://localhost:9200 -u elastic:ELASTICSEARCH_PASSWORD
  • 다음 샘과 같이 조회가 되면 정상적으로 실행중이다.
{
  "name" : "elasticsearch-master-0",
  "cluster_name" : "elasticsearch",
  "cluster_uuid" : "PRDXqhO-QnGke9d8twMFTg",
  "version" : {
    "number" : "7.17.3",
    "build_flavor" : "default",
    "build_type" : "docker",
    "build_hash" : "5ad023604c8d7416c9eb6c0eadb62b14e766caff",
    "build_date" : "2022-04-19T08:11:19.070913226Z",
    "build_snapshot" : false,
    "lucene_version" : "8.11.1",
    "minimum_wire_compatibility_version" : "6.8.0",
    "minimum_index_compatibility_version" : "6.0.0-beta1"
  },
  "tagline" : "You Know, for Search"
}

Kibana를 통한 12st Mall 로깅

1. Kibana Web Admin에 접속

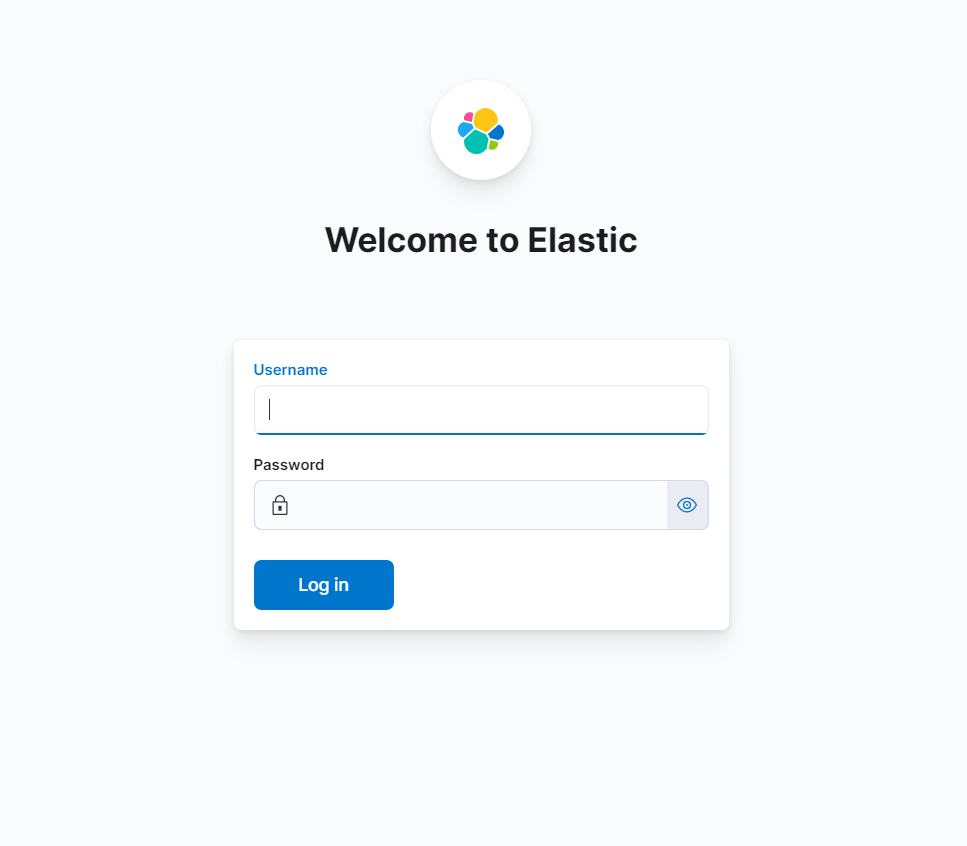

  • 아이디와 비번을 입력한다. image

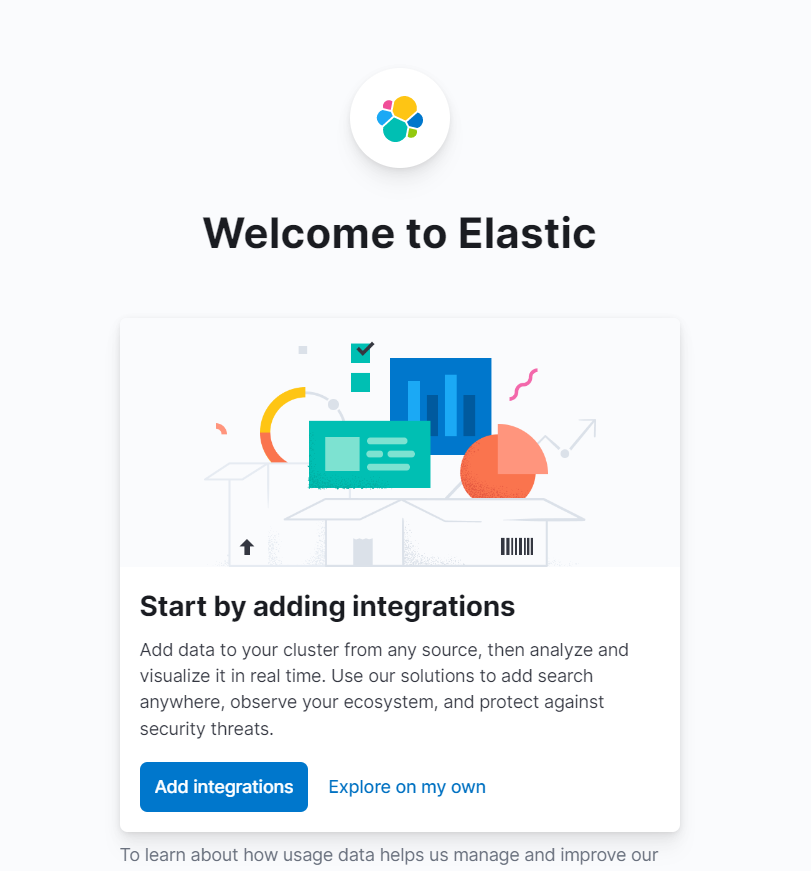

  • Explore My Own을 클릭한다. image

2. Index 패턴 생성

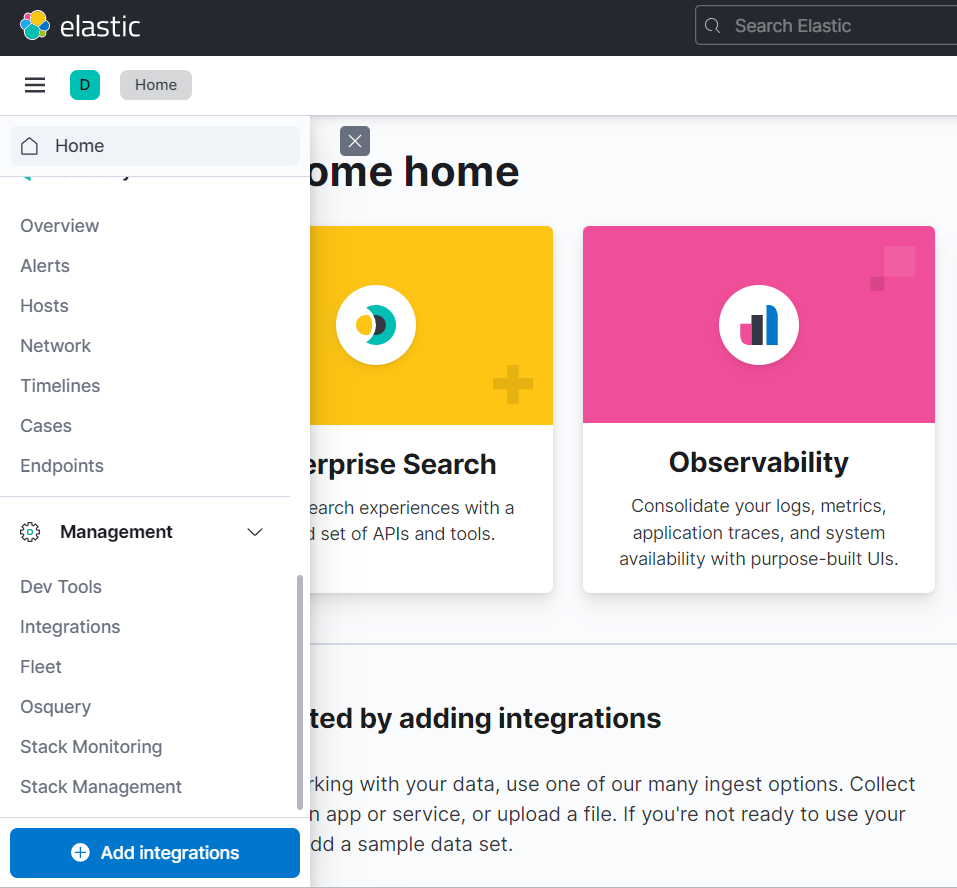

  • Kibana 접속 후, Management > Stack Management를 선택한다. image

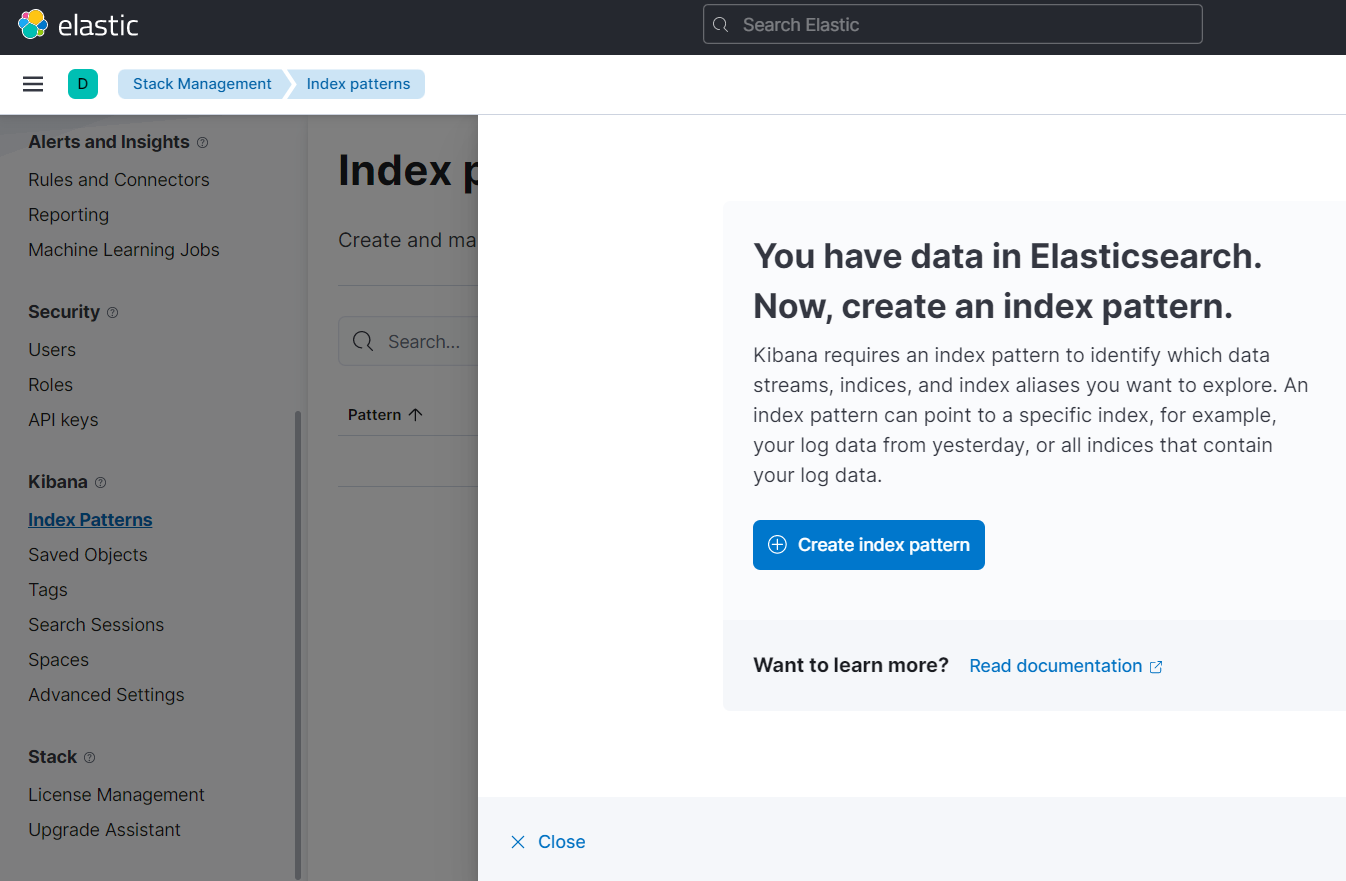

  • Kibana > Index Patterns을 클릭하면, 수집된 데이터가 있다는 메시지가 출력된다. image

  • Create Index Pattern 클릭

    Name 필드에 logstash-* 입력 Timestamp 필드에 @timestamp 선택 Create Index Pattern 버튼 클릭

2. 로그 조회

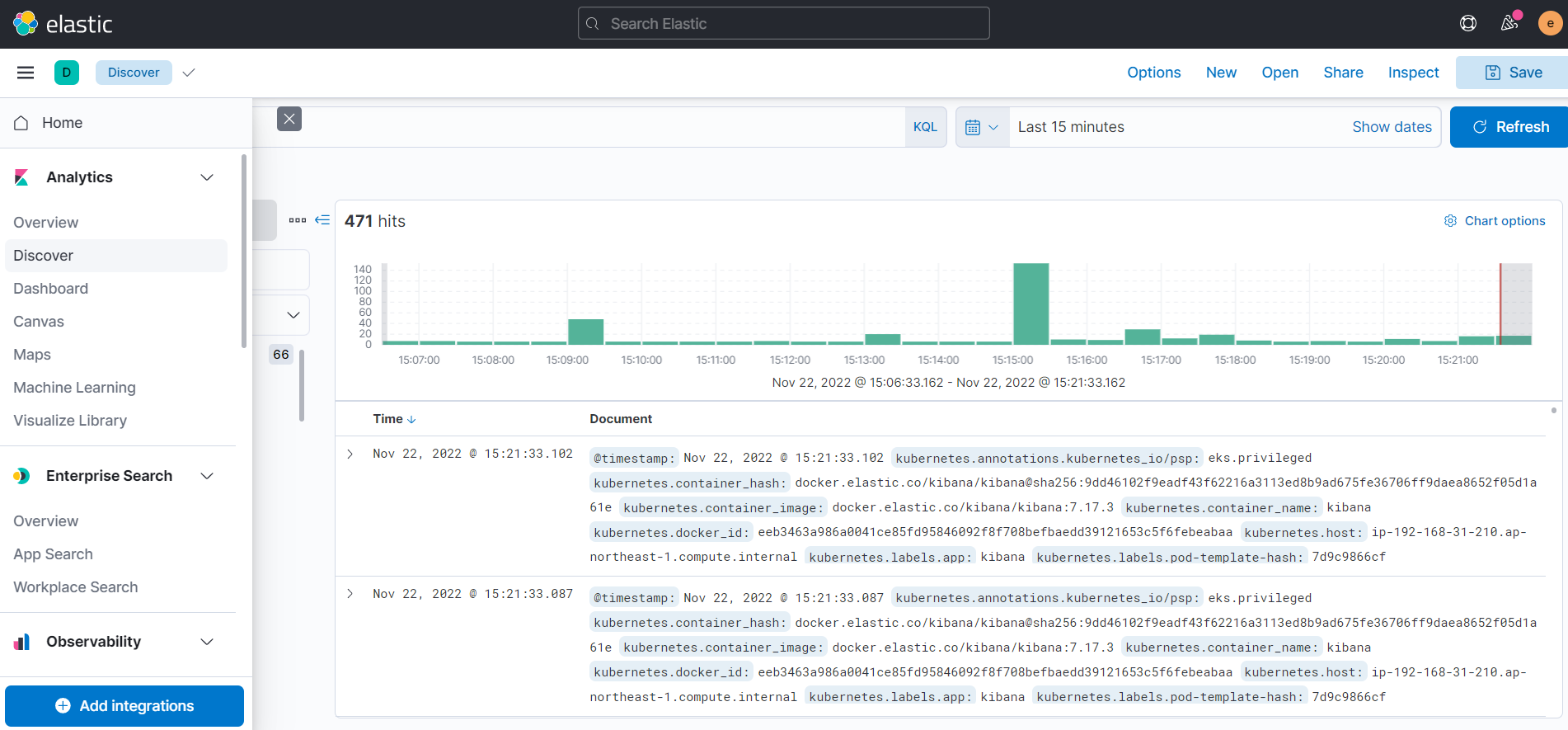

  • Analytics > Discover 를 눌러 조회페이지를 오픈한다. image

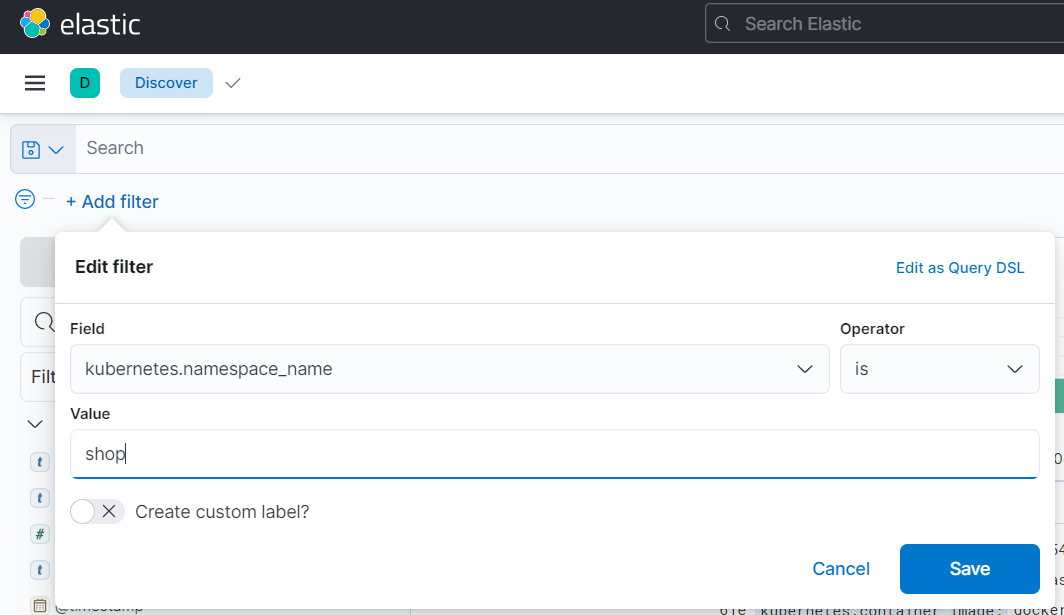

  • 'Add filter' 에서 'kubernetes.namespace.name is shop'으로 조건을 지정한다. image

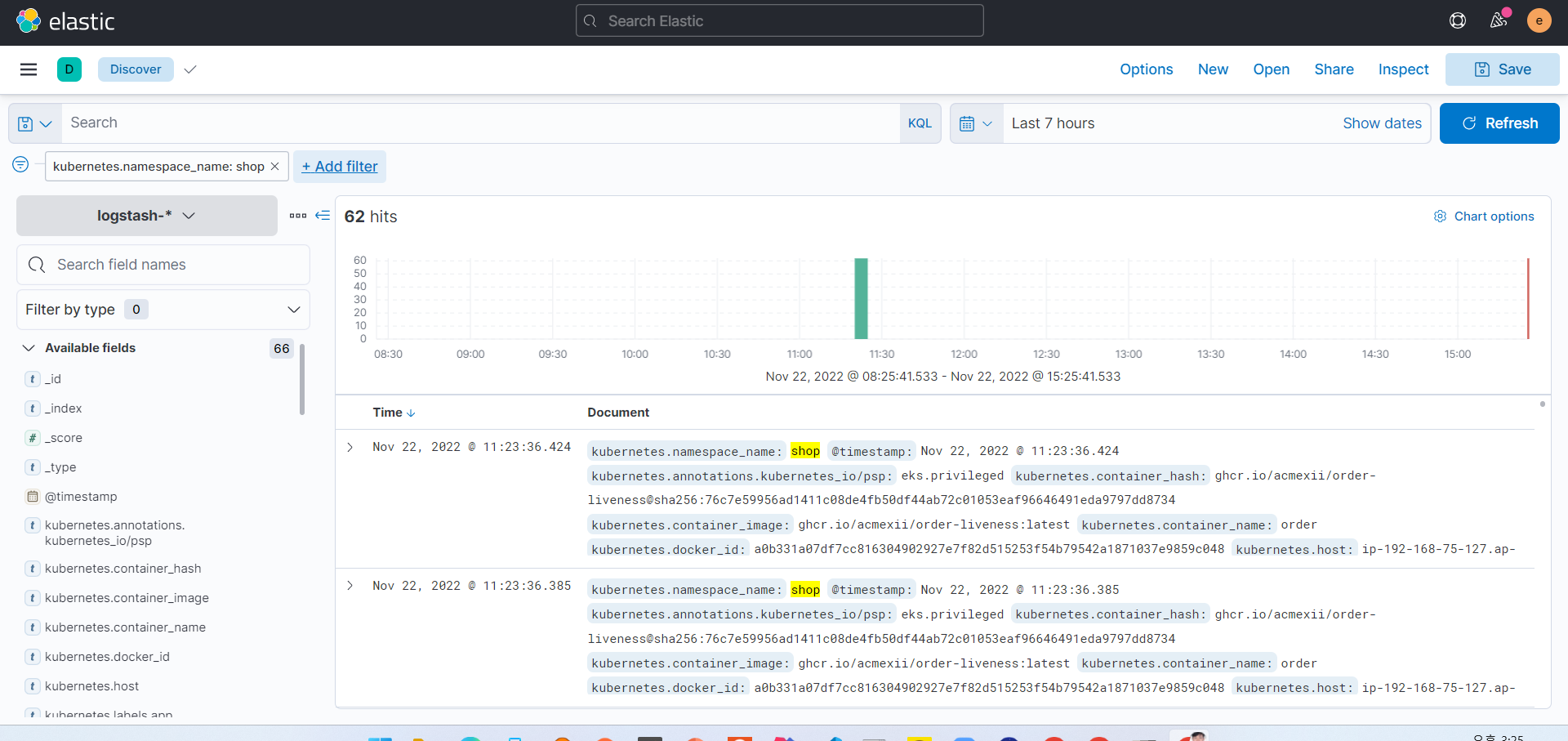

  • 조회할 Date Range에 인덱싱된 shop 네임스페이스 data가 존재하면 아래처럼 로그가 나타난다. image

3. 로그리게이션 (Log + Aggregation)

  • 로그가 표시되는 영역의 컬럼을 선택하여 주문, 배송 서비스의 Stack trace를 확인한다.

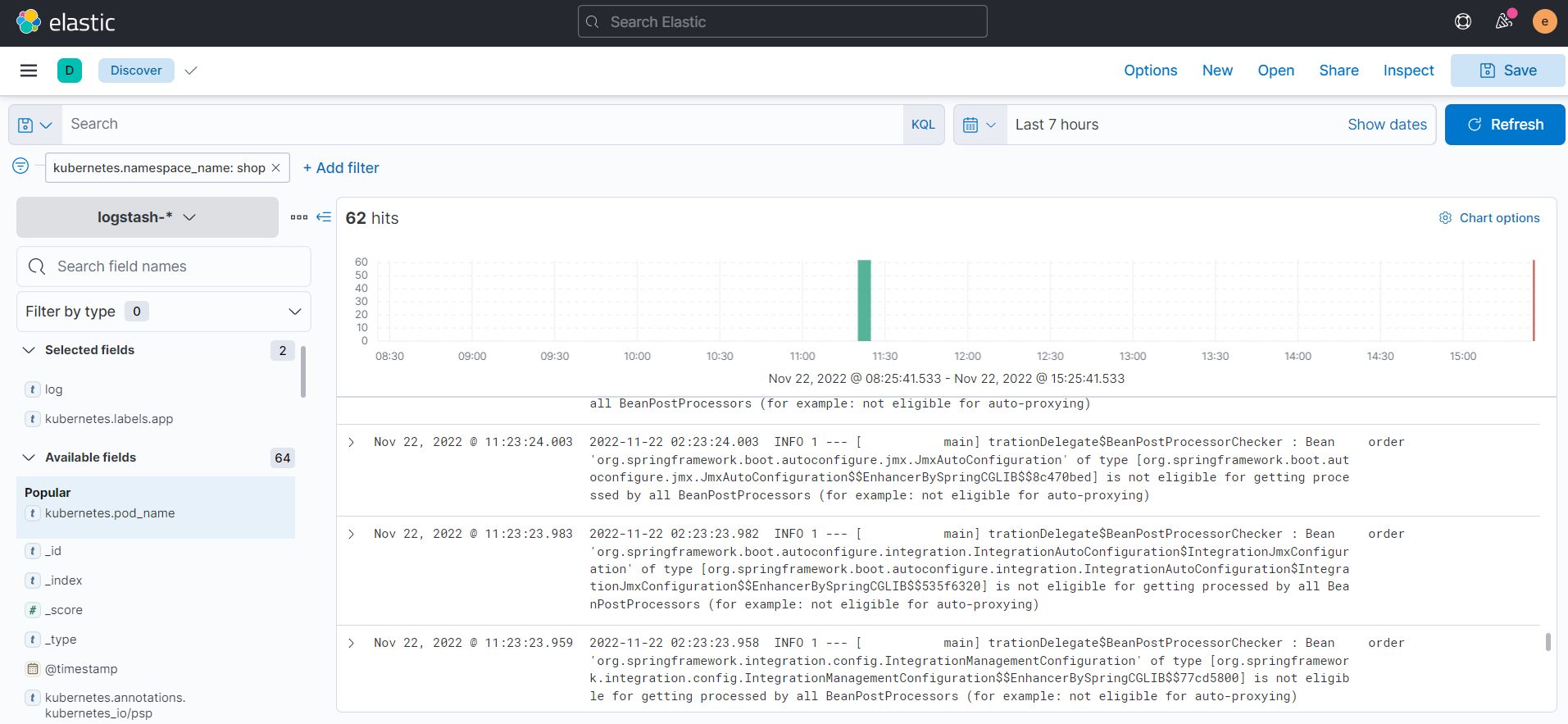

  • 우측 Selected fields에서 log와 kubernetes.labels.app을 선택한다. image
